Крышный вентилятор ВКРФм 8
122 921 руб.
Скидки до 30%! Сделать запрос.
В наличии. Бесплатная доставка по Москве.
Модификации серии Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ
| Крышный вентилятор ВКРФм 3,55 | 36 421 руб. | |
| Крышный вентилятор ВКРФм 4 | 39 738 руб. | |
| Крышный вентилятор ВКРФм 4,5 | 52 286 руб. | |
| Крышный вентилятор ВКРФм 5 | 54 975 руб. | |
| Крышный вентилятор ВКРФм 5,6 | 64 832 руб. | |
| Крышный вентилятор ВКРФм 6,3 | 86 158 руб. | |
| Крышный вентилятор ВКРФм 7,1 | 104 859 руб. | |
| Крышный вентилятор ВКРФм 8 | 122 921 руб. | |
| Крышный вентилятор ВКРФм 9 | 144 206 руб. | |
| Крышный вентилятор ВКРФм 10 | 148 493 руб. | |
| Крышный вентилятор ВКРФм 11,2 | 256 265 руб. | |
| Крышный вентилятор ВКРФм 12,5 | 342 901 руб. |
Описание
Вентилятор крышный ВКРФм ДУ №8 низкого давления производится по ТУ 4861-008-85589750-2011.
Крышный вентилятор ВКРФм ДУ №8 устанавливается на кровле зданий с любым покрытием и углом наклона, применяются системах противодымной вытяжной вентиляции для удаления дыма, газов и избыточного тепла при возникновении пожара или задымления. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Технические характеристики Вентиляторы крышные с факельным выбросом потока ВКРФм ДУ №8
| Вентилятор (сокращённое обозначение) | Номер графика | Мощность двигателя, кВт | Частота вращения, об/мин | Асинхронная частота, об/мин | Тип двигателя | Производительность, Q, м3/ч | Полное давление, Па при t=20С° | Звуковое давление на расстоянии 3м при максимальном КПД, дБ(А) | Масса, кг |
| ВКРФм 8ДУ | - | 5,5 | 1000 | 960 | 132S6 | 27 000 | 830 | 98 | 399 |
| - | 15 | 1500 | 1460 | 160M4 | 41 300 | 1 900 | 90 | 443 | |
| ВКРФм 8ДУ с чрп | 1 | 5,5 | 1000 | 1025 | 132S6 | 29 000 | 950 | 91 | 399 |
| 2 | 7,5 | 1000 | 1150 | 132M6 | 32 500 | 1 200 | 94 | 406 | |
| 3 | 11 | 1000 | 1300 | 160S6 | 36 700 | 1 500 | 96 | 448 | |
| 4 | 15 | 1000 | 1460 | 160M6 | 41 250 | 1 900 | 99 | 478 | |
| 5 | 18,5 | 1500 | 1550 | 160M4 | 43 900 | 2 180 | 100 | 465 | |

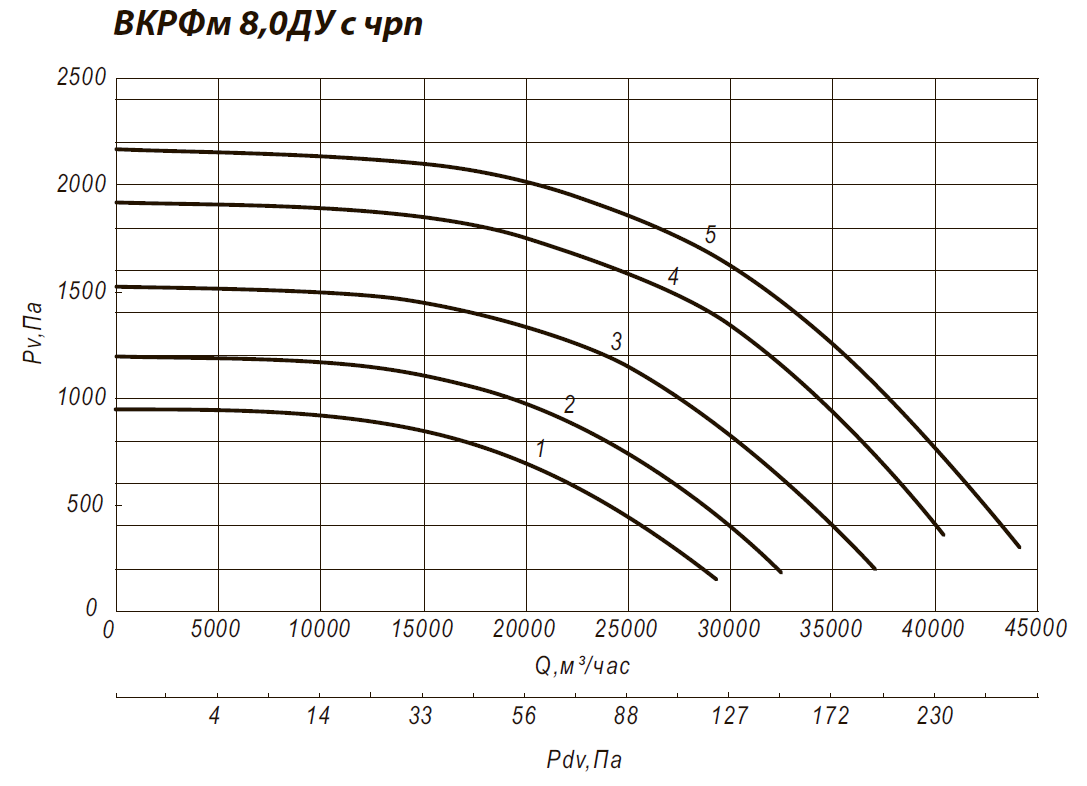

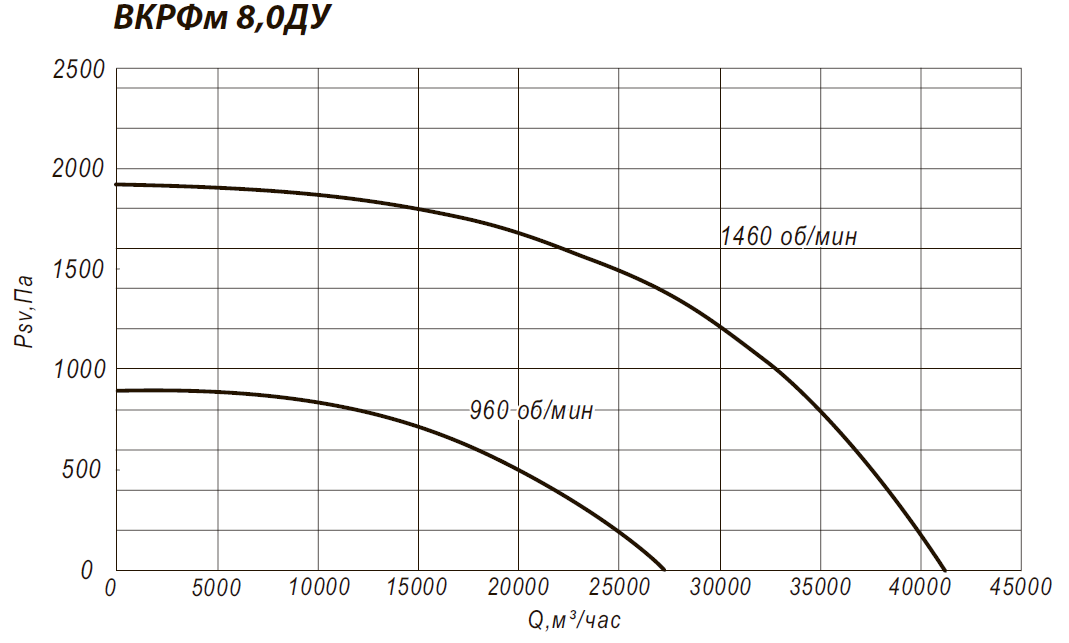

Аэродинамические характеристики крышного вентилятора ВКРФм 8ДУ
Габаритные и присоединительные размеры крышного вентилятора ВКРФм 8ДУ
| Высота | Размер | Диаметр | |
| H, мм | L, мм | F, мм | d, мм |
| 1750 | 1280 | 1005 | 16 |
Особенности
Крышные вентиляторы дымоудаления ВКРФм ДУ
Вентиляторы крышные дымоудаления ВКРФм ДУ предназначены для эксплуатации в составе противопожарных систем вентиляции. Основное назначение – удаление дыма, газа и избыточного тепла из закрытых помещений/зданий с последующим выбросом рабочей среды в надкровельное пространство.
Вентиляторы крышные ВКРФм ДУ могут устанавливаться на крыши плоской и покатой конструкции с любым углом ската и типом кровельного покрытия. Работают без подключения к сети воздуховодов, отводя воздух непосредственно из подкровельного пространства.
Рабочая среда – загазованный и задымленный воздух помещений температурой до +400°С или +600°С (в зависимости от теплостойкости агрегата). Максимально допустимое удельное запыление рабочей среды – 100 мг/м.куб.
Вентиляторы крышные ВКРФм ДУ для удаления дыма имеют моноблочную конструкцию, поставляются потребителю в полностью собранном виде в заводской упаковке.
Корпус вентилятора изготавливается из тонколистовой оцинкованной стали, что обеспечивает его достаточно высокую коррозионную стойкость на длительном сроке эксплуатации.
Внутри корпусной детали размещается рабочее колесо, насчитывающее семь загнутых в обратную вращению сторону лопастей. Колесо посредством втулки насажено на ротор электропривода.
Электродвигатель со специальной системой охлаждения имеет вертикальную компоновку, конструкция вентилятора крышного дымоудаления ВКРФм ДУ обеспечивает гарантированную защиту привода от атмосферных осадков и солнечного излучения.
В дополнительную комплектацию вентиляторов крышных ВКРФм ДУ для удаления дыма могут быть включены частотные преобразователи для эффективного управления режимом работы (начиная с номера 5).
Вентиляторы дымоудаления ВКРФм ДУ условия эксплуатации
Вентиляторы крышные дымоудаления ВКРФм ДУ допускаются к эксплуатации по первой категории размещения (на открытом воздухе) при температурах окружающей среды:
- 40°С…+40°С в регионах с умеренным климатом;
- 10°С…+45°С в регионах с тропическим климатом.
Вентиляторы крышные ВКРФм ДУ для дымоудаления выпускаются в 12-ти типоразмерах. Каждая из моделей может комплектоваться одной из трех модификаций рабочих колес. Также каждый типоразмер вентиляторов крышных дымоудаления ВКРФм ДУ доступен в двух исполнениях по теплостойкости:
- гарантированная работоспособность в течение 2-х часов при температуре рабочей среды до +400°С;
- гарантированная работоспособность в течение 1,5 часов при температуре рабочей среды до +600°С.
