Радиальный вентилятор ВР 280-46 6,3 ДУ

Цена:
71 734 руб.

Купить   Заказать консультацию

Скидки до 30%! Сделать запрос.

В наличии. Бесплатная доставка по Москве.

Модификации серии Радиальные вентиляторы ВР 280-46 ДУ

Описание

Вентиляторы радиальные ВР 280-46 ДУ №6,3 среднего давления производятся по ТУ 4861-001-85589750.

Радиальный вентилятор ВР 280-46 ДУ №6,3 изготавливается по 1-ой конструктивной схеме (соединение рабочего колеса с двигателем напрямую) исполнения. Производительность такого вентилятора от 7500 м³/ч до 32000 м³/ч., предельная температура рабочей среды до +600°С. Вентиляторы ВР 280-46-6,3 ДУ применяют для работы в составе противопожарных вентиляционных систем, способны быстрого и эффективного удаления из помещений различного назначения возникающих в процессе пожара газовоздушных смесей и отводом из них тепла.

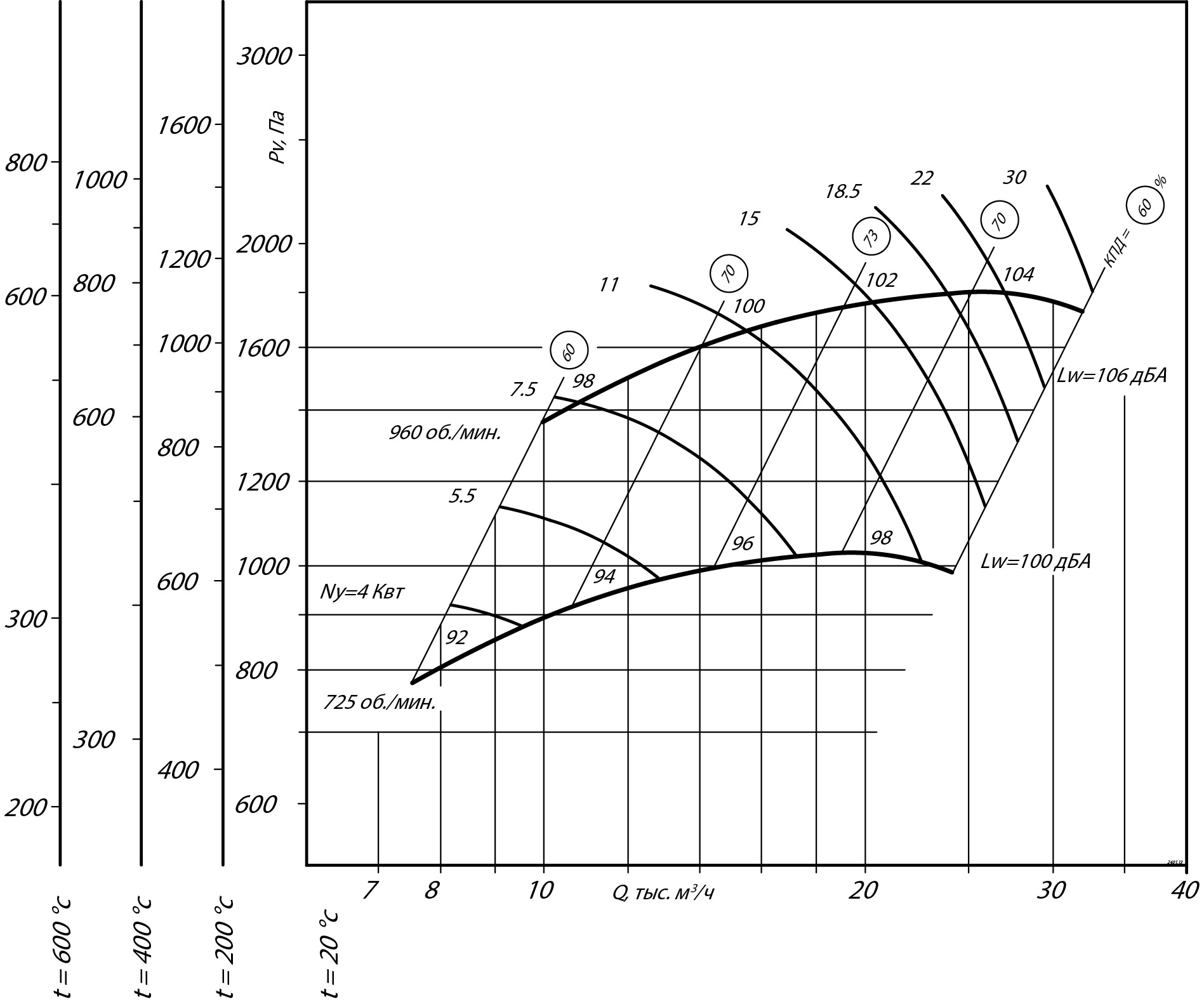

Аэродинамические характеристики радиального вентилятора ВР 280-46 ДУ №6,3, Исполнение 1

Габаритные и присоединительные размеры радиального вентилятора ВР 280-46 ДУ №6,3, Исполнение 1

Особенности

Радиальные вентиляторы дымоудаления ВР 280-46 ДУ

Вентиляторы радиальные ВР 280-46 ДУ для дымоудаления развивают среднее давление и работают по схеме одностороннего всасывания. Вентиляторы ВР 280-46 ДУ используются в противопожарных вентиляционных системах, основная функция агрегатов данной серии – удаление дыма, газов, избыточного тепла и прочих продуктов горения из зданий и помещений в случае возникновения пожара или при задымлении.

Допустимая концентрация в рабочей среде пыли и взвешенных частиц для вентиляторов дымоудаления ВР 280-46 ДУ составляет 10 мг/м.куб. Предельные температуры рабочей среды:

- плюс 400°С при сохранении работоспособности в течение 2-х часов;
- плюс 600°С при сохранении работоспособности в течение 1-го часа.

Вентиляторы радиальные ВР 280-46 ДУ для удаления дыма и горячих газов выпускается в моноблочной компоновке и отгружается заказчику в полностью собранном и готовом для монтажа виде.

Вентиляторы радиальные дымоудаления данной серии относятся к стационарно устанавливаемому оборудованию и должны монтироваться на жестком основании за пределами помещений постоянного пребывания людей или обслуживающего персонала.

Функцию опорной части выполняет сварная рама, в которой имеются монтажные отверстия под установку анкеров.

На раме смонтирован корпус из тонколистового металла (марка стали определяется исполнением вентилятора радиального ВР 280-46 ДУ). Корпус выполнен в виде «улитки» и может быть повернут выходным патрубком под максимально удобным углом к воздуховоду.

Внутри корпусной детали расположено рабочее колесо с 32-мя лопастями, которые загнуты в обратную вращению сторону.

Компоновка электрического привода – по схеме №1 - двигатель установлен на подставке соосно рабочему колесу.

По желанию заказчика комплект поставки вентилятора радиального ВР 280-46 ДУ для дымоудаления может быть расширен виброизоляционными опорами и термостойкими гибкими вставками.

Вентиляторы дымоудаления ВР 280-46 ДУ условия эксплуатации

Вентиляторы радиальные дымоудаления ВР 280-46 ДУ рассчитаны на эксплуатацию в отапливаемых и неотапливаемых крытых помещениях (кат. размещения – 3 и 2).

Допустимые температуры рабочей среды в соответствии с ГОСТ 15150:
- 40°С…+40°С – для регионов с умеренным климатом;
- 10°С…+60°С – для регионов с тропическим климатом.
