Дымосос ВДН 15,0

Цена: Узнайте цену по запросу

Купить   Заказать консультацию

Скидки до 30%! Сделать запрос.

В наличии. Бесплатная доставка по Москве.

Модификации серии Дымососы ВДН

Описание

Дымосос ВДН №15 изготавливается по 3-ей конструктивной схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 9600 Па, производительность по воздуху 120000 м³/ч, по исполнению ВДН-15 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Тягодутьевая машина ВДН №15 одностороннего всасывания предназначена для нагнетания приточного воздуха через газоходы к котельным топкам, помимо котельных агрегатов тягодутьевые машины могут применяться в различных промышленных установках и линиях в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с максимально допустимой температурой рабочей среды до +200°С.

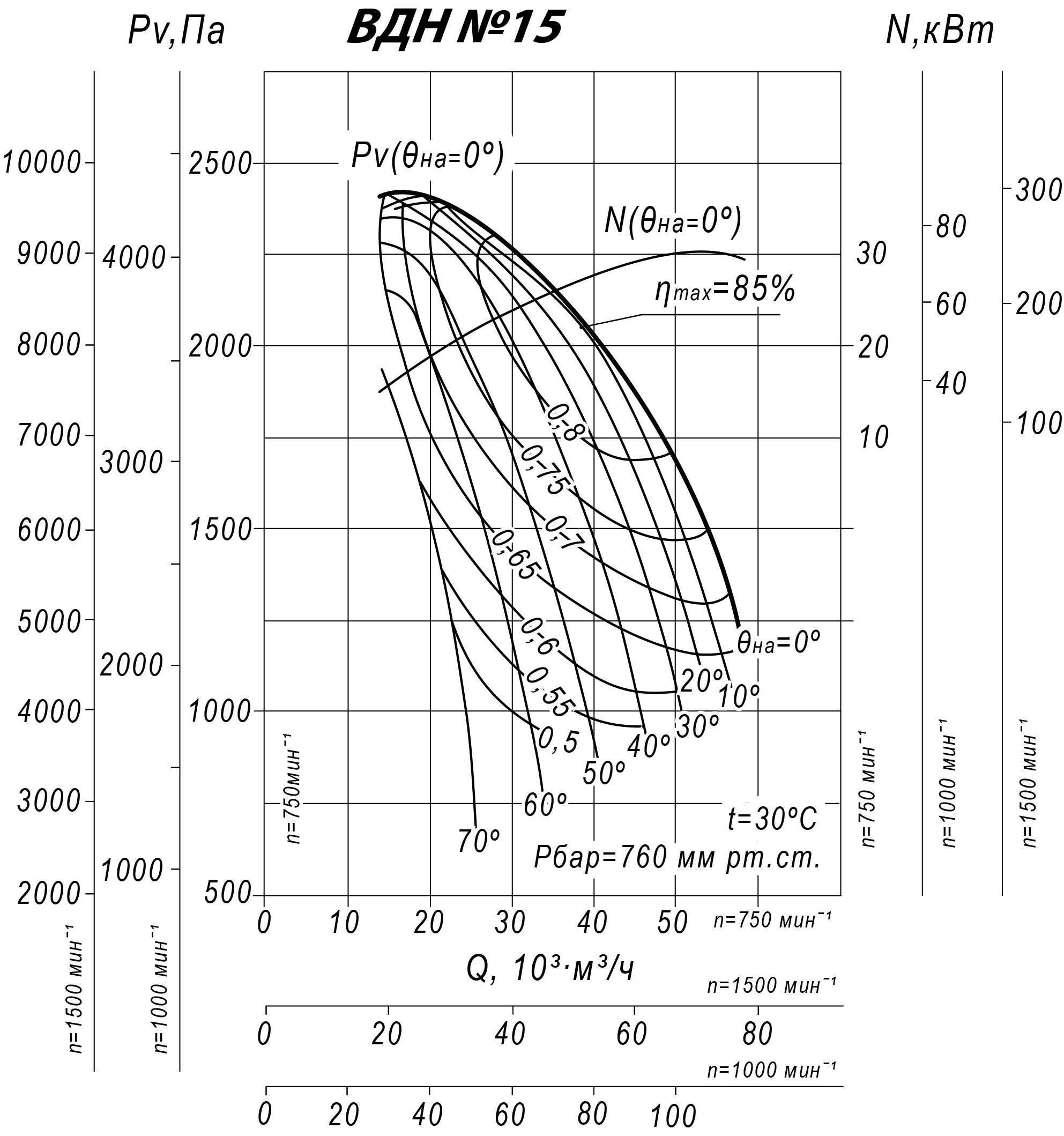

Аэродинамические характеристики ВДН №15, Исполнение 3

Особенности

Тягодутьевые машины ВДН

Вентиляционные дымососы ВДН одностороннего всасывания используются для постоянной и бесперебойной доставки свежего воздуха к закрытым топливникам котельных агрегатов производительностью от 1 до 25 тонн пара в час. Также могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем).

Допускается эксплуатация дымососов ВДН для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +200°С.

Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде.

Среди основных элементов дымососа ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке.

Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить дымосос ВДН в максимально удобном положении при монтаже.

Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь.

Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону.

Для защиты тягодутьевой машины ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.

Тягодутьевые машины ВДН условия эксплуатации

Дымососы ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30°С…+40°С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется.
