Дымосос ВДН 21,0

Дымосос ВДН 21,0
Цена: Узнайте цену по запросу

Купить   Заказать консультацию

Скидки до 30%! Сделать запрос.


В наличии. Бесплатная доставка по Москве.

Модификации серии Дымососы ВДН

Дымосос ВДН 6,3 Узнать цену Купить
Дымосос ВДН 8,0 Узнать цену Купить
Дымосос ВДН 9,0 Узнать цену Купить
Дымосос ВДН 10,0 Узнать цену Купить
Дымосос ВДН 11,2 Узнать цену Купить
Дымосос ВДН 12,5 Узнать цену Купить
Дымосос ВДН 13,0 Узнать цену Купить
Дымосос ВДН 15,0 Узнать цену Купить
Дымосос ВДН 17,0 Узнать цену Купить
Дымосос ВДН 19,0 Узнать цену Купить
Дымосос ВДН 21,0 Узнать цену Купить

Описание

Дымосос ВДН №21 изготавливается по 3-ей конструктивной схеме (рабочее колесо соединяется с электродвигателем при помощи соединительной муфты) исполнения. Полное давление 8450 Па, производительность по воздуху 210000 м3/ч, по исполнению ВДН-21 делятся на правые и левые (по направлению вращения рабочего колеса, если смотреть со стороны электропривода). Тягодутьевая машина ВДН №21 одностороннего всасывания предназначена для нагнетания приточного воздуха через газоходы к котельным топкам, помимо котельных агрегатов тягодутьевые машины могут применяться в различных промышленных установках и линиях в целях подачи приточного воздуха, а также для утилизации дыма от газомазутных отопительных агрегатов с максимально допустимой температурой рабочей среды до +200°С.

Технические характеристики Дымососы ВДН №21,0 , исполнение 3

Характеристики электродвигателя Характеристики ТДМ
Температура перемещаемой среды, °С Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q min, тыс. м3/ч Производительность Q max, тыс. м3/ч Полное даление Pv min, Па Полное давление Pv maх, Па Масса вентилятора, кг
30 750 200 404 355MLA8 49 160 2200 4800 5570
1 000 500 - - 62 210 4000 8450 -
*При изменении типа двигателя масса может меняться

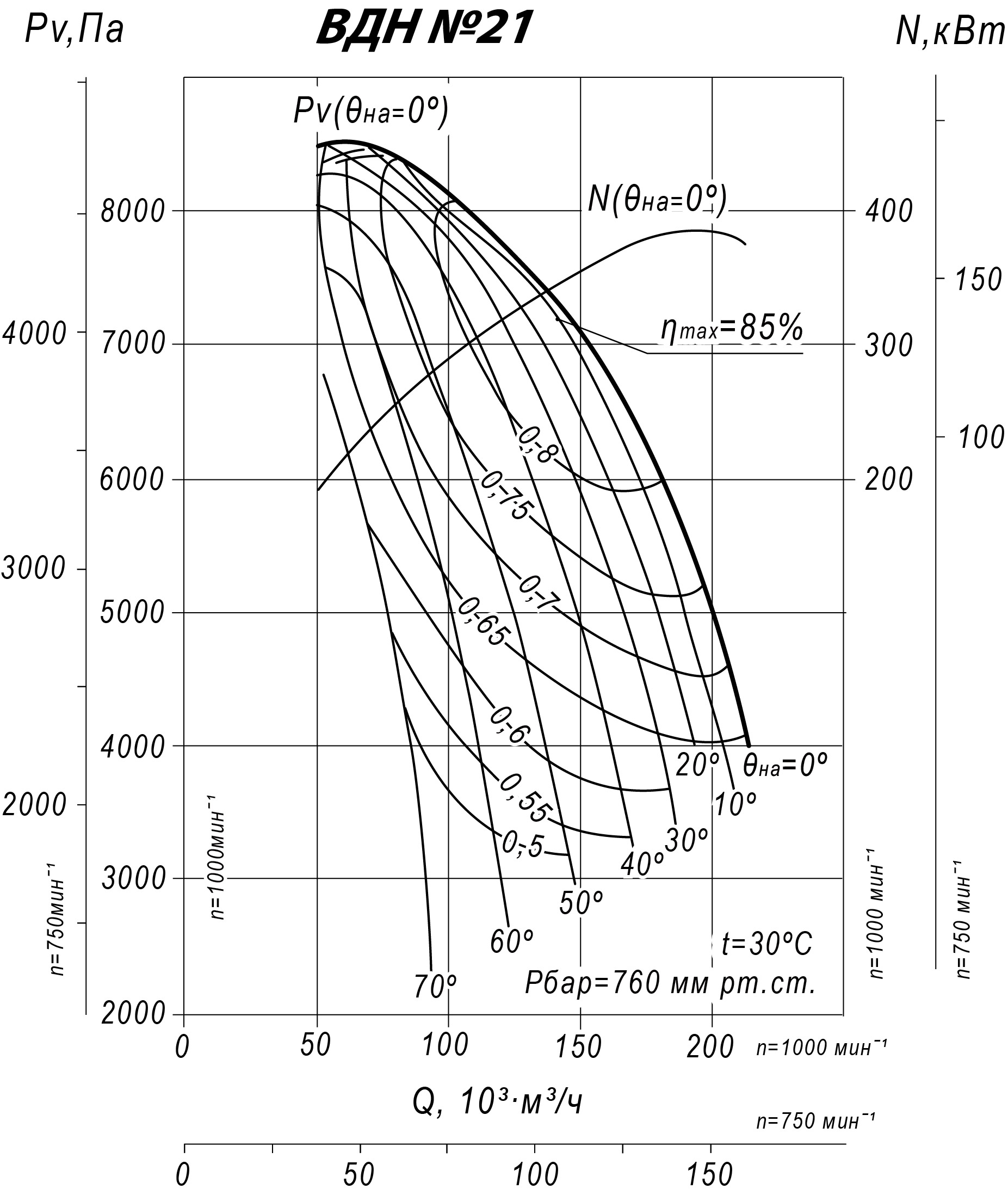

Аэродинамические характеристики ВДН №21, Исполнение 3

Аэродинамические характеристики ВДН №21, Исполнение 3

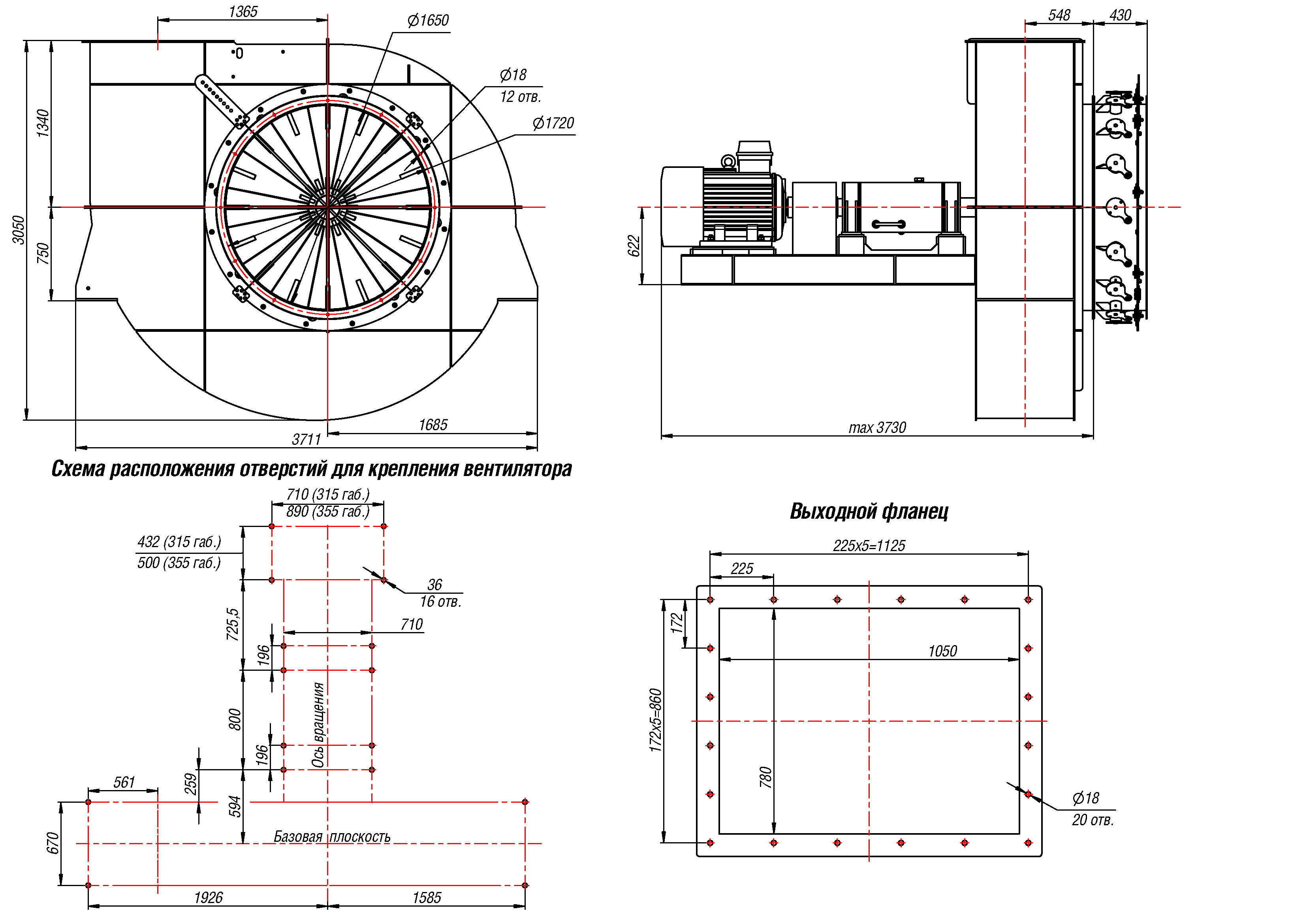

Габаритные и присоединительные размеры ВДН №21, Исполнение 3

Дымосос ВДН №21,0

Габаритные и присоединительные размеры ВДН №21, Исполнение 3, зависящие от положения корпуса

ПР0°/Л0° ПР45°/Л45° ПР90°/Л90°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
по запросу по запросу по запросу
ПР135°/Л135° ПР270°/Л270° ПР315°/Л315°
B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм B, мм B1, мм H1, мм H2, мм
по запросу
по запросу
по запросу
Дымосос ВДН №21,0

Акустические характеристики ВДН №21, Исполнение 3

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 103 107 106 103 100 95 89 107
1000 112 116 113 110 107 102 95 114

Особенности

Тягодутьевые машины ВДН

Вентиляционные дымососы ВДН одностороннего всасывания используются для постоянной и бесперебойной доставки свежего воздуха к закрытым топливникам котельных агрегатов производительностью от 1 до 25 тонн пара в час. Также могут использоваться в любых других промышленных установках и линиях, где технологическим процессом требуется перемещение значительных объемов воздуха (если условия эксплуатации не противоречат требованиям, установленным производителем).

Допускается эксплуатация дымососов ВДН для отвода дыма и газов от топочных камер газомазутных котлов с уравновешенной тягой при условии, что температура рабочей среды не превышает +200°С.

Конструктивные особенности вентилятора ВДН

Тягодутьевые машины ВДН имеют моноблочное конструктивное исполнение и поставляются потребителю в полностью собранном и готовом для установки виде.

Среди основных элементов дымососа ВДН можно выделить спиралевидный корпус-«улитку», рабочее колесо и электрический привод, который размещается на сварной подставке соосно крыльчатке.

Корпус тягодутьевой машины ВДН изготавливается из тонколистовой катаной стали (марка – в зависимости от исполнения), имеет два фланцевых патрубка для подсоединения к вентканалам (напрямую или через гибкие вставки). Забор воздуха производится соосно встроенной крыльчатке, а выброс – по касательной в радиальном к ней направлении. Корпус выполнен поворотным, что дает возможность разместить дымосос ВДН в максимально удобном положении при монтаже.

Электродвигатель расположен соосно рабочему колесу, - осевая втулка насажена непосредственно на его якорь.

Крыльчатка состоит из 16-ти лопастей, которые загнуты в обратную вращению сторону.

Для защиты тягодутьевой машины ВДН от коррозии наружные поверхности покрыты износостойким лакокрасочным материалом.

Тягодутьевые машины ВДН условия эксплуатации

Дымососы ВДН должны эксплуатироваться в отапливаемых и неотапливаемых помещениях закрытого типа (кат. разм. 3 и 2). Допустимая температура рабочей среды составляет -30°С…+40°С. При более низкой температуре эксплуатировать тягодутьевые машины ВДН не рекомендуется.

Тягодутьевые машины ВДН выпускаются предприятием-изготовителем в 11-ти типоразмерах. У нас можно заказать и купить дымосос ВДН как в общепромышленном исполнении, так и в коррозионностойком.
