Крышный вентилятор ВКР ДУ 11,2

Крышный вентилятор ВКР ДУ 11,2
Цена:
179 601 руб.

Купить   Заказать консультацию

Скидки до 30%! Сделать запрос.


В наличии. Бесплатная доставка по Москве.

Модификации серии Вентиляторы крышные с выбросом потока в стороны ВКР ДУ

Крышный вентилятор ВКР ДУ 4 44 891 руб. Купить
Крышный вентилятор ВКР ДУ 4,5 51 794 руб. Купить
Крышный вентилятор ВКР ДУ 5 51 794 руб. Купить
Крышный вентилятор ВКР ДУ 5,6 53 005 руб. Купить
Крышный вентилятор ВКР ДУ 6,3 57 124 руб. Купить
Крышный вентилятор ВКР ДУ 7,1 63 970 руб. Купить
Крышный вентилятор ВКР ДУ 8 76 802 руб. Купить
Крышный вентилятор ВКР ДУ 9 101 759 руб. Купить
Крышный вентилятор ВКР ДУ 10 126 046 руб. Купить
Крышный вентилятор ВКР ДУ 11,2 179 601 руб. Купить
Крышный вентилятор ВКР ДУ 12,5 Узнать цену Купить

Описание

Вентилятор крышный ВКР ДУ №11,2 низкого давления производится по ТУ 4861-003-85589750.

Крышный вентилятор ВКР ДУ №11,2 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, предназначены для отвода из помещений во время пожара продуктов горения и тепла, выброс воздуха в надкровельном пространстве происходит в сторону. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКР ДУ №11,2

Характеристики электродвигателя Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С)
Диаметр колеса Dk = XDn Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q max, м3/сек Масса вентилятора, кг
0,95 750 11 25,5 160M8 13,2 450
1000 22 44,7 200M6 17,9 520
1 750 11 25,5 160M8 15,4 452
1000 30 59,3 200L6 21 525
1,05 750 15 34,1 180M8 18 480
1000 37 71 225M6 24,4 605
1,1 750 18,5 41,1 200M8 20,8 528

*При изменении типа двигателя масса может меняться

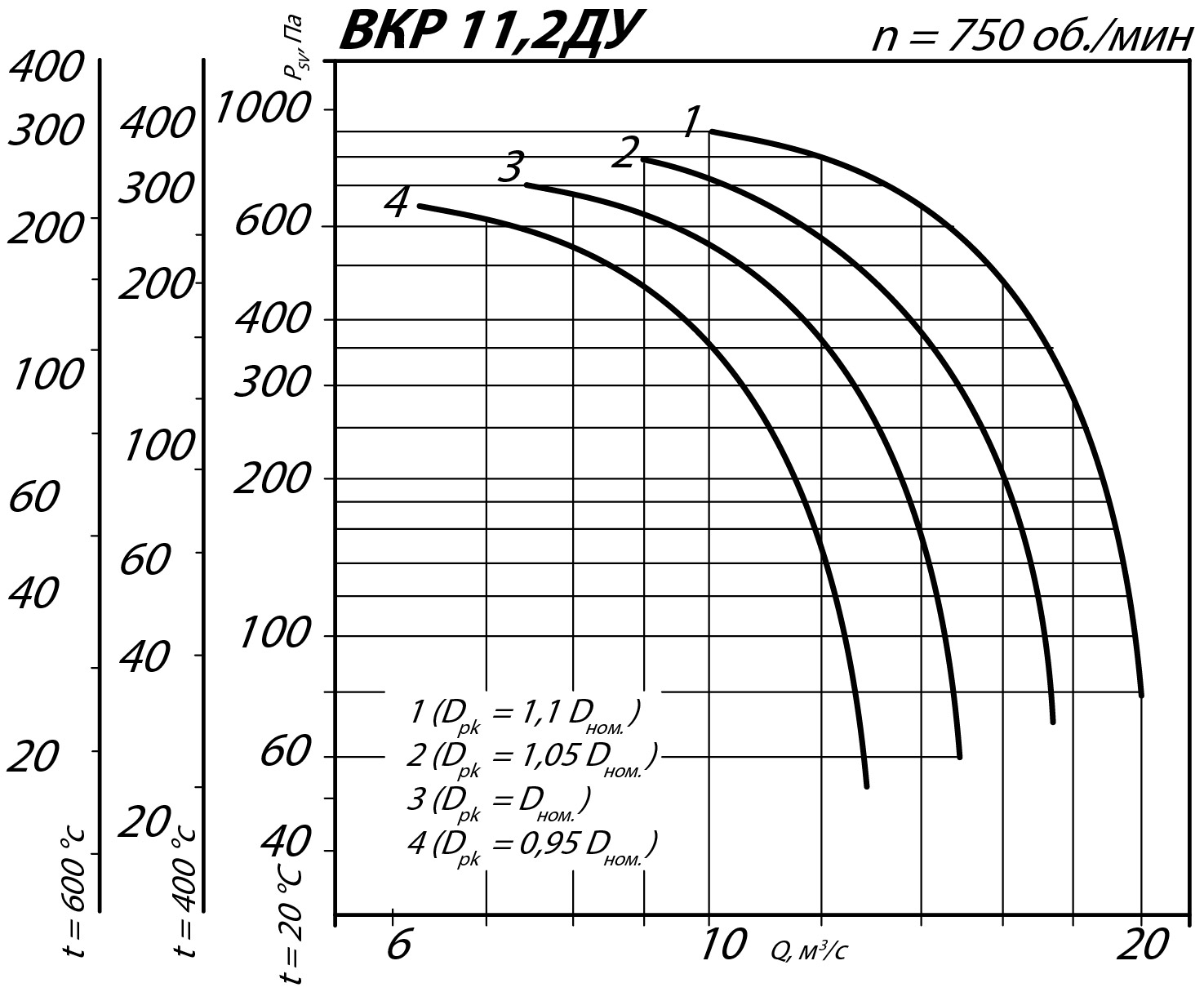

Аэродинамические характеристики крышного вентилятора ВКР ДУ №11,2

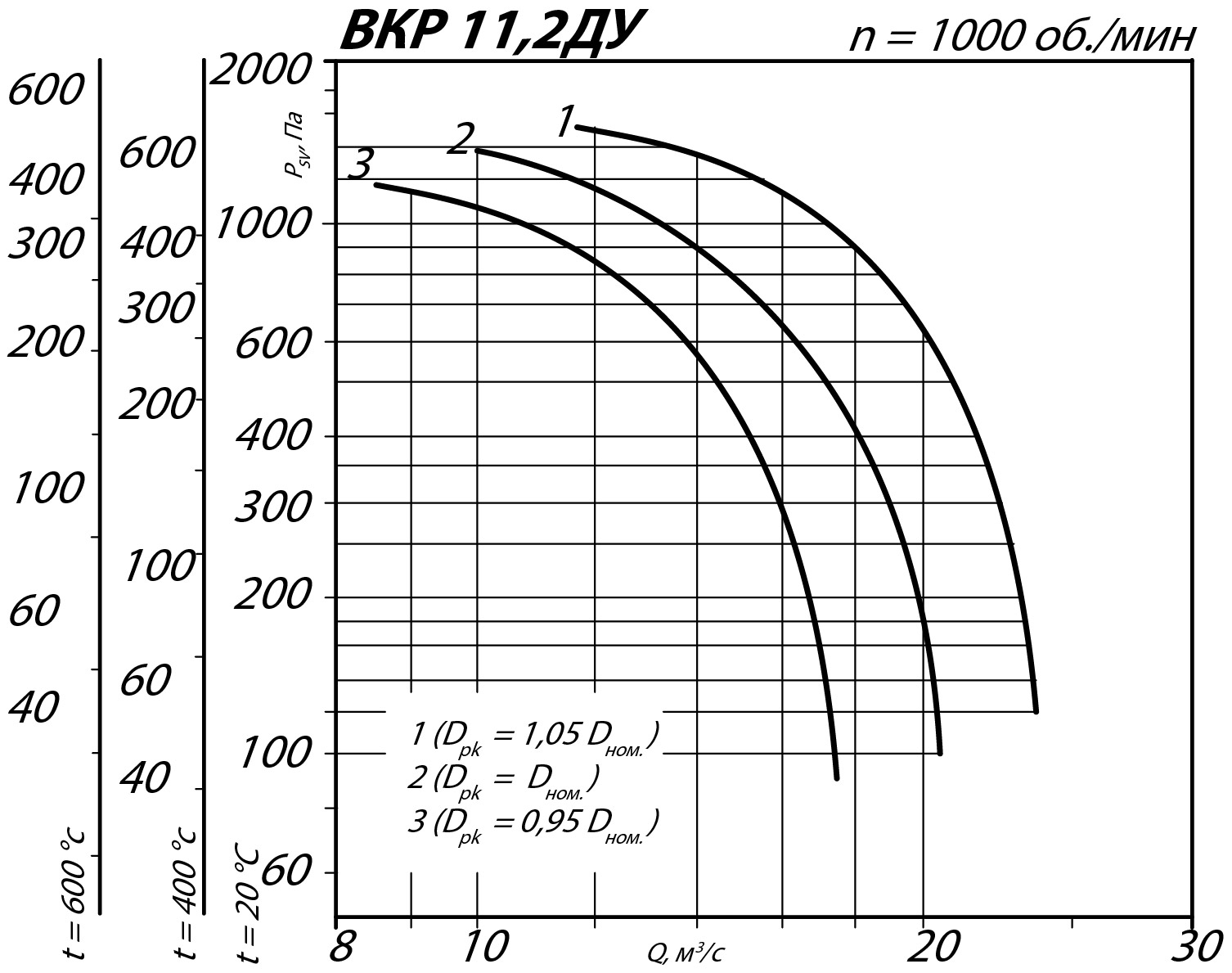

Аэродинамические характеристики крышного вентилятора ВКР ДУ №11,2
Аэродинамические характеристики крышного вентилятора ВКР ДУ №11,2

Габаритные и присоединительные размеры крышного вентилятора ВКР ДУ №11,2

Крышный вентилятор ВКР ДУ №11,2
Диаметры Диаметры
D, мм D1, мм F, мм H, мм K, мм d, мм d1, мм d2, мм h, мм
1500 1272 --- 1385 --- 16 --- --- 265

Акустические характеристики крышного вентилятора ВКР ДУ №11,2

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
750 92 99 97 96 94 86 78 70 98
1000
94 101 99 98 96 88 80 72 100

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Крышные вентиляторы дымоудаления ВКР ДУ

Вентиляторы крышные ВКР предназначены для установки на кровлю зданий из любого кровельного материала и с любым углом наклона. Вентиляторы ВКР развивают низкое давление и работают по принципу одностороннего всасывания. Выброс загрязненного воздуха происходит в сторону. Данный класс вентиляторов используется для организации принудительного воздухообмена зданий и помещений, где нецелесообразно устанавливать полноценную вентиляционную систему: фермерское хозяйство, оранжереи, теплицы, складские, промышленные или полупромышленные помещения. Вентиляторы крышные радиальные ВКР работают без воздуховодов, но в некоторых случаях к ним можно подключить непротяженную воздуховодную магистраль.

Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Предельно допустимая концентрация пыли и взвешенных части в рабочей среде составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВКР ДУ

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.

Корпус состоит из набранных ребер, которые спрямляют воздушный поток и изготовлены из тонколистовой конструкционной низкоуглеродистой стали (для общепромышленного исполнения).

Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.

В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.

Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.

В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.

Для дополнительной защиты от коррозии наружные поверхности вентилятора ВКР покрыты износостойким лакокрасочным материалом.

Вентиляторы дымоудаления ВКР ДУ условия эксплуатации

Крышные вентиляторы ВКР предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -60°С…+40°С.

Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
