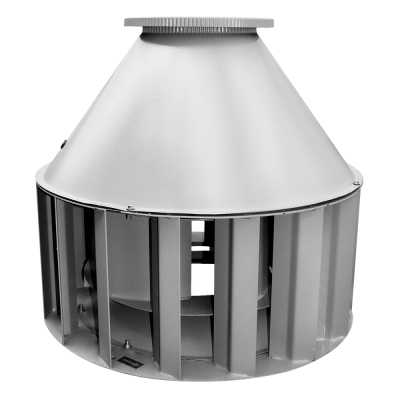

Крышный вентилятор ВКР ДУ 6,3
57 124 руб.
Скидки до 30%! Сделать запрос.
В наличии. Бесплатная доставка по Москве.
Модификации серии Вентиляторы крышные с выбросом потока в стороны ВКР ДУ
| Крышный вентилятор ВКР ДУ 4 | 44 891 руб. | |
| Крышный вентилятор ВКР ДУ 4,5 | 51 794 руб. | |
| Крышный вентилятор ВКР ДУ 5 | 51 794 руб. | |
| Крышный вентилятор ВКР ДУ 5,6 | 53 005 руб. | |
| Крышный вентилятор ВКР ДУ 6,3 | 57 124 руб. | |
| Крышный вентилятор ВКР ДУ 7,1 | 63 970 руб. | |
| Крышный вентилятор ВКР ДУ 8 | 76 802 руб. | |
| Крышный вентилятор ВКР ДУ 9 | 101 759 руб. | |
| Крышный вентилятор ВКР ДУ 10 | 126 046 руб. | |
| Крышный вентилятор ВКР ДУ 11,2 | 179 601 руб. | |
| Крышный вентилятор ВКР ДУ 12,5 | Узнать цену |
Описание
Вентилятор крышный ВКР ДУ №6,3 низкого давления производится по ТУ 4861-003-85589750.
Крышный вентилятор ВКР ДУ №6,3 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, предназначены для отвода из помещений во время пожара продуктов горения и тепла, выброс воздуха в надкровельном пространстве происходит в сторону. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).
Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКР ДУ №6,3
| Характеристики электродвигателя | Характеристики вентилятора при ρ= 1.2 кг/м3 (20°С) | |||||
| Диаметр колеса Dk = XDn | Скорость вращения, об/мин. | Номинальная мощность, кВт | Номинальный ток при 380В (50 Гц), А | Тип электродвигателя * | Производительность Q max, м3/сек | Масса вентилятора, кг |
| 0,95 | 1000 | 1,1 | 3,2 | 80В6 | 3 | 95 |
| 1500 | 4 | 8,8 | 100L4 | 4,5 | 100 | |
| 1 | 1000 | 1,5 | 4 | 90L6 | 3,6 | 98 |
| 1500 | 5,5 | 11,7 | 112M4 | 5,5 | 132 | |
| 1,05 | 1000 | 2,2 | 5,6 | 100L6 | 4,3 | 105 |
| 1500 | 7,5 | 15,6 | 132S4 | 6,5 | 140 | |
| 1,1 | 1000 | 3 | 7,4 | 112МА6 | 4,8 | 135 |
| 1500 | 11 | 22,5 | 132M4 | 7,5 | 144 | |
*При изменении типа двигателя масса может меняться

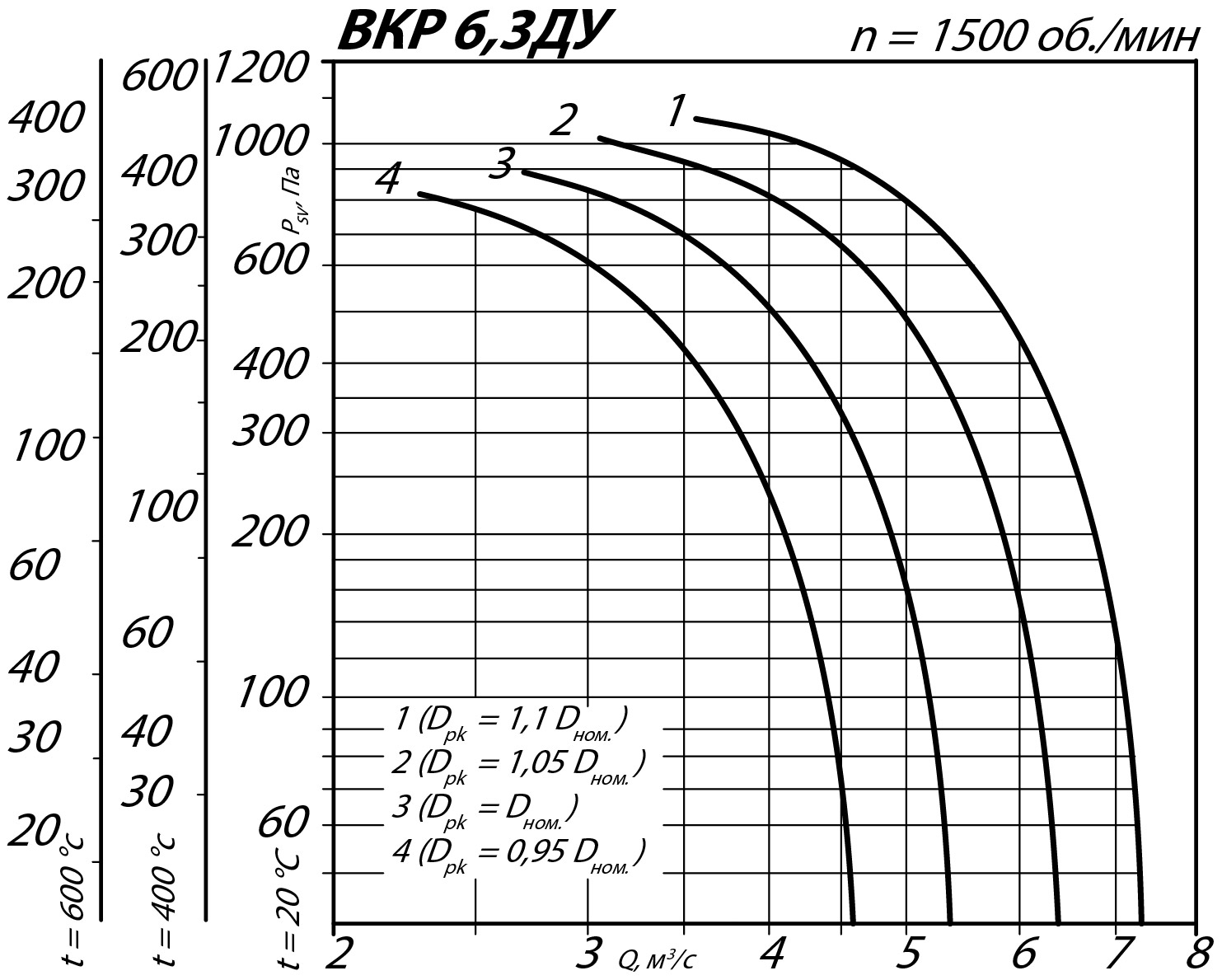

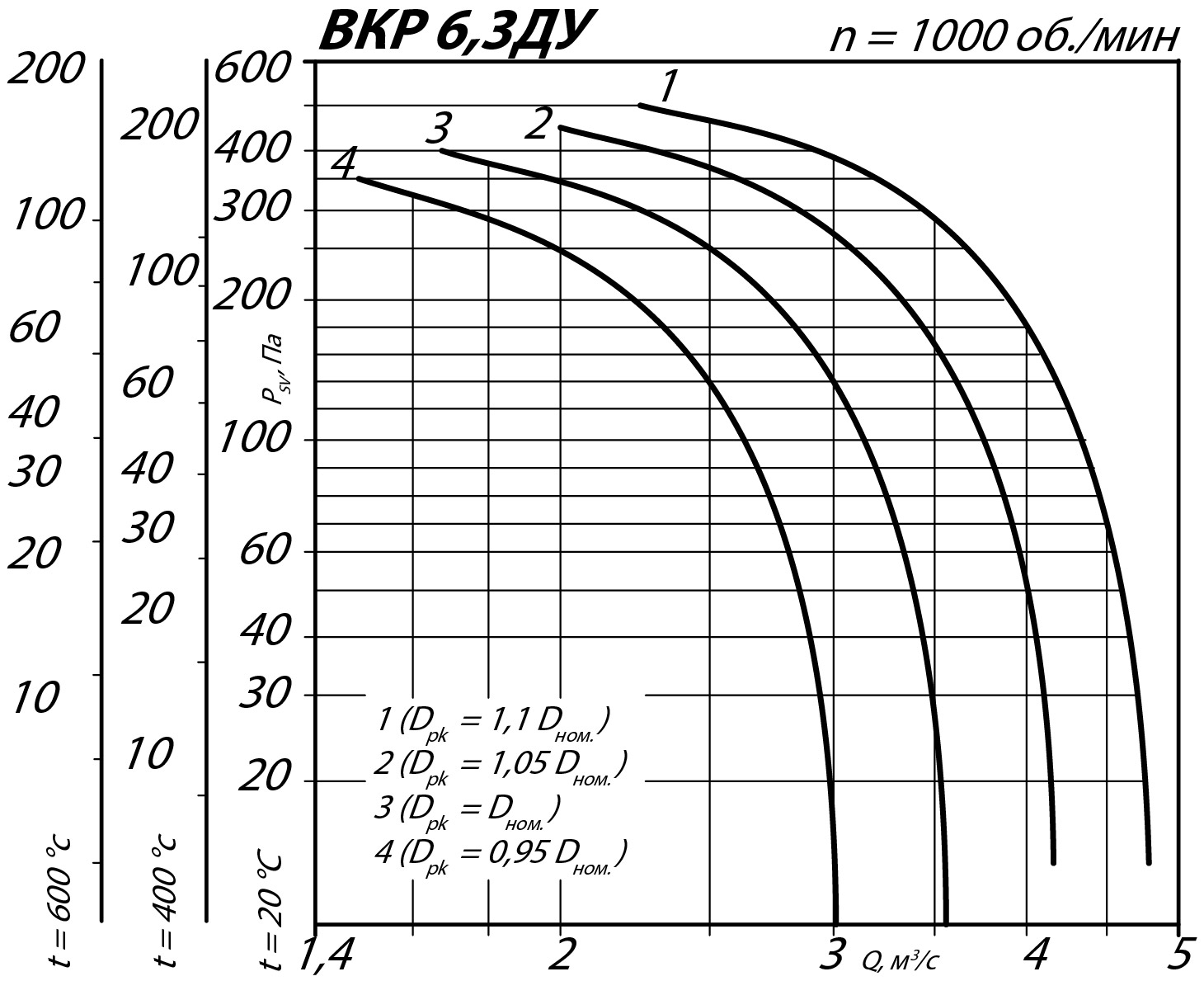

Аэродинамические характеристики крышного вентилятора ВКР ДУ №6,3
Габаритные и присоединительные размеры крышного вентилятора ВКР ДУ №6,3
| Диаметры | Диаметры | |||||||
| D, мм | D1, мм | F, мм | H, мм | K, мм | d, мм | d1, мм | d2, мм | h, мм |
| 860 | 772 | --- | 890 | --- | 16 | --- | --- | --- |
Акустические характеристики крышного вентилятора ВКР ДУ №6,3
| Значение Lpi в октавных полосах f, Гц | |||||||||
| Частота вращения, об/мин | 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | Lpa, дБА |
| 1000 | 75 | 81 | 86 | 89 | 85 | 78 | 69 | 62 | 89 |
| 1500 | 77 | 83 | 88 | 91 | 83 | 80 | 71 | 64 | 91 |
Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.
На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.
Особенности
Крышные вентиляторы дымоудаления ВКР ДУ
Вентиляторы крышные ВКР предназначены для установки на кровлю зданий из любого кровельного материала и с любым углом наклона. Вентиляторы ВКР развивают низкое давление и работают по принципу одностороннего всасывания. Выброс загрязненного воздуха происходит в сторону. Данный класс вентиляторов используется для организации принудительного воздухообмена зданий и помещений, где нецелесообразно устанавливать полноценную вентиляционную систему: фермерское хозяйство, оранжереи, теплицы, складские, промышленные или полупромышленные помещения. Вентиляторы крышные радиальные ВКР работают без воздуховодов, но в некоторых случаях к ним можно подключить непротяженную воздуховодную магистраль.
Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Предельно допустимая концентрация пыли и взвешенных части в рабочей среде составляет 0,1 г/м.куб.
Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.
Корпус состоит из набранных ребер, которые спрямляют воздушный поток и изготовлены из тонколистовой конструкционной низкоуглеродистой стали (для общепромышленного исполнения).
Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.
В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.
Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.
В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.
Для дополнительной защиты от коррозии наружные поверхности вентилятора ВКР покрыты износостойким лакокрасочным материалом.
Вентиляторы дымоудаления ВКР ДУ условия эксплуатации
Крышные вентиляторы ВКР предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -60°С…+40°С.
Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).
Опции
Основные варианты изготовления
| Индекс | Назначение и материалы |
| – | Общепромышленное исполнение, материал – углеродистая сталь |
| К1 | Коррозионностойкое исполнение, материал – нержавеющая сталь |
| В | Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь |
| ВК1 | Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь |
| ВК3 | Взрывозащищенное исполнение, материал – алюминиевые сплавы |
