Крышный вентилятор ВКР ДУ 7,1

Крышный вентилятор ВКР ДУ 7,1
Цена:
63 970 руб.

Купить   Заказать консультацию

Скидки до 30%! Сделать запрос.


В наличии. Бесплатная доставка по Москве.

Модификации серии Вентиляторы крышные с выбросом потока в стороны ВКР ДУ

Крышный вентилятор ВКР ДУ 4 44 891 руб. Купить
Крышный вентилятор ВКР ДУ 4,5 51 794 руб. Купить
Крышный вентилятор ВКР ДУ 5 51 794 руб. Купить
Крышный вентилятор ВКР ДУ 5,6 53 005 руб. Купить
Крышный вентилятор ВКР ДУ 6,3 57 124 руб. Купить
Крышный вентилятор ВКР ДУ 7,1 63 970 руб. Купить
Крышный вентилятор ВКР ДУ 8 76 802 руб. Купить
Крышный вентилятор ВКР ДУ 9 101 759 руб. Купить
Крышный вентилятор ВКР ДУ 10 126 046 руб. Купить
Крышный вентилятор ВКР ДУ 11,2 179 601 руб. Купить
Крышный вентилятор ВКР ДУ 12,5 Узнать цену Купить

Описание

Вентилятор крышный ВКР ДУ №7,1 низкого давления производится по ТУ 4861-003-85589750.

Крышный вентилятор ВКР ДУ №7,1 устанавливается на кровле зданий с любым кровельным покрытием и углом наклона, предназначены для отвода из помещений во время пожара продуктов горения и тепла, выброс воздуха в надкровельном пространстве происходит в сторону. Предельная температура перемещаемой рабочей среды до +400°С (минимальная гарантированная работоспособность 2 часа, рабочее колесо из жаростойкой углеродистой стали) или +600°С (в течение часа, колесо изготовлено из жаростойкой нержавеющей стали).

Технические характеристики Вентиляторы крышные с выбросом потока в стороны ВКР ДУ №7,1

Характеристики электродвигателя Характеристики вентилятора
при ρ= 1.2 кг/м3 (20°С)
Диаметр колеса Dk = XDn Скорость вращения, об/мин. Номинальная мощность, кВт Номинальный ток при 380В (50 Гц), А Тип электродвигателя * Производительность Q max, м3/сек Масса вентилятора, кг
0,95 1000 2,2 5,6 100L6 4,5 145
1500 7,5 15,6 132S4 6,8 188
1 1000 3 7,4 112MA6 5,2 164
1500 11 22,5 132M4 8 192
1,05 1000 4 9,8 112MB6 6 166
1500 15 30 160S4 9,2 250
1,1 1000 5,5 12,9 132S6 7 192
1500 15 30 160S4 10,5 252

*При изменении типа двигателя масса может меняться

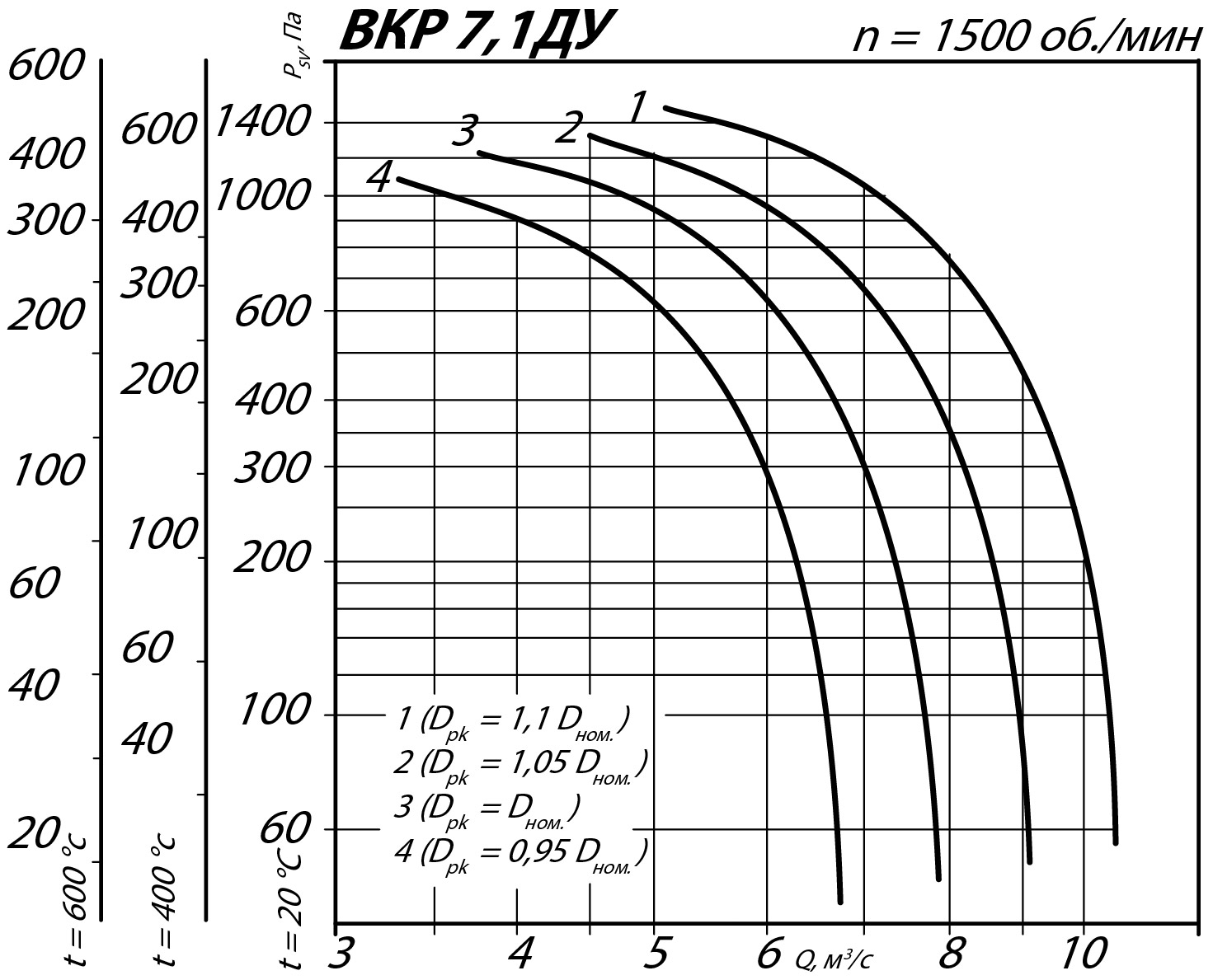

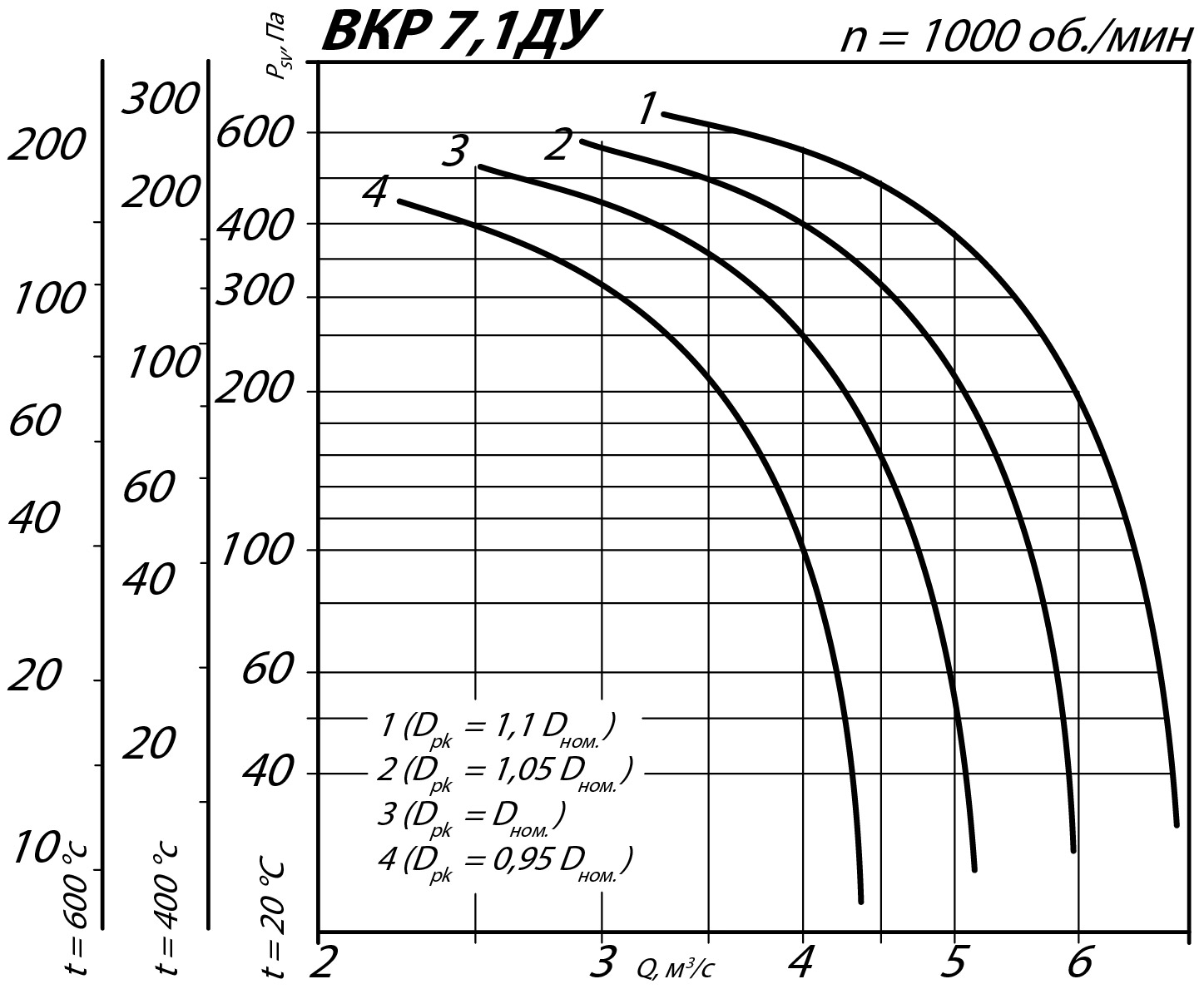

Аэродинамические характеристики крышного вентилятора ВКР ДУ №7,1

Аэродинамические характеристики крышного вентилятора ВКР ДУ №7,1
Аэродинамические характеристики крышного вентилятора ВКР ДУ №7,1

Габаритные и присоединительные размеры крышного вентилятора ВКР ДУ №7,1

Крышный вентилятор ВКР ДУ №7,1
Диаметры Диаметры
D, мм D1, мм F, мм H, мм K, мм d, мм d1, мм d2, мм h, мм
870 772 --- 890 805 16 --- 13 70

Акустические характеристики крышного вентилятора ВКР ДУ №7,1

Значение Lpi в октавных полосах f, Гц
Частота вращения, об/мин 63 125 250 500 1000 2000 4000 8000 Lpa, дБА
1000 80 86 87 89 86 80 71 63 90
1500 82 88 89 91 88 82 73 65 92

Акустические характеристики измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 3 дБ ниже уровня, приведенных в таблице.

На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности, соответствующего номинальному режиму работы вентилятора.

Особенности

Крышные вентиляторы дымоудаления ВКР ДУ

Вентиляторы крышные ВКР предназначены для установки на кровлю зданий из любого кровельного материала и с любым углом наклона. Вентиляторы ВКР развивают низкое давление и работают по принципу одностороннего всасывания. Выброс загрязненного воздуха происходит в сторону. Данный класс вентиляторов используется для организации принудительного воздухообмена зданий и помещений, где нецелесообразно устанавливать полноценную вентиляционную систему: фермерское хозяйство, оранжереи, теплицы, складские, промышленные или полупромышленные помещения. Вентиляторы крышные радиальные ВКР работают без воздуховодов, но в некоторых случаях к ним можно подключить непротяженную воздуховодную магистраль.

Рабочая среда – предварительно очищенный с помощью механических фильтров воздух температурой до +80°С. Предельно допустимая концентрация пыли и взвешенных части в рабочей среде составляет 0,1 г/м.куб.

Конструктивные особенности вентилятора ВКР ДУ

Вентилятор крышной радиальный ВКР поставляется заказчику в собранном виде в заводской упаковке и полностью готов к монтажу.

Корпус состоит из набранных ребер, которые спрямляют воздушный поток и изготовлены из тонколистовой конструкционной низкоуглеродистой стали (для общепромышленного исполнения).

Внутри корпусной детали заключено рабочее колесо с 12-тью загнутыми назад лопастями.

В качестве привода применяется асинхронный электродвигатель вертикальной компоновки. Рабочее колесо насажено непосредственно на ротор без каких-либо промежуточных передач.

Приводная часть имеет защиту от атмосферных осадков и солнечного излучения в виде конического кожуха из тонколистового металла.

В допкомплектацию вентиляторов крышных радиальных ВКР могут быть включены поддон для сбора конденсата, клапан и стакан.

Для дополнительной защиты от коррозии наружные поверхности вентилятора ВКР покрыты износостойким лакокрасочным материалом.

Вентиляторы дымоудаления ВКР ДУ условия эксплуатации

Крышные вентиляторы ВКР предназначены для работы в климатических условиях У и Т согласно ГОСТ 15150 при температуре окружающей среды -60°С…+40°С.

Вентиляторы крышные радиальные ВКР выпускаются предприятием-изготовителем в 11-ти стандартных типоразмерах. Базовое исполнение – общепромышленное (из конструкционной низкоуглеродистой стали). Также можно купить вентилятор крышной ВКР в коррозионностойком или взрывозащищенном исполнении (либо в комбинации специсполнений).

Опции

Основные варианты изготовления

Индекс Назначение и материалы
Общепромышленное исполнение, материал – углеродистая сталь
К1 Коррозионностойкое исполнение, материал – нержавеющая сталь
В Взрывозащищенное исполнение из разнородных металлов, материал – углеродистая сталь, латунь
ВК1 Взрывозащищенное коррозионностойкое исполнение из разнородных металлов, материал – нержавеющая сталь, латунь
ВК3 Взрывозащищенное исполнение, материал – алюминиевые сплавы
